關於晶炎

我們只想為每一位顧客提供最好的服務和品質;讓顧客得到滿意的服務就是公司最大宗旨。在技術上,我們永遠不自滿;
唯有不斷提升我們的技術層次才可為每位不同需求的顧客提供適合的服務。

切割多數材料種類

可切割大多數的材料,包括金屬、塑膠、玻璃和陶瓷。並且不限定厚度。

邊緣完工品質高

材料經由水刀研磨加工後,有一平整,如緞子般的切面,類似噴砂處理後的效果。

無熱應力產生

水刀切割過程均於室溫中加工,所以將不會產生熱影響區域或是導致材料晶格結構變化產生的問題。對於工具鋼等容易淬冷的材質,或是熔點極高的材質如鉬、鎢等也可以加工。

毛邊微小

近乎沒有毛邊是水刀切割最大的特點。零件往往可以直接使用。

過程中不換刀

使用簡單的數值控制,可以取代以下的工具:鑚孔 鋸線 劃線 齒輪加工 輪廓銑削 衝孔 切斷 裁剪樣板

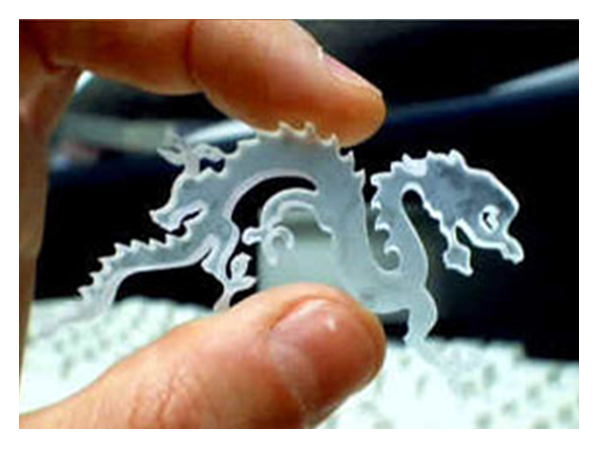

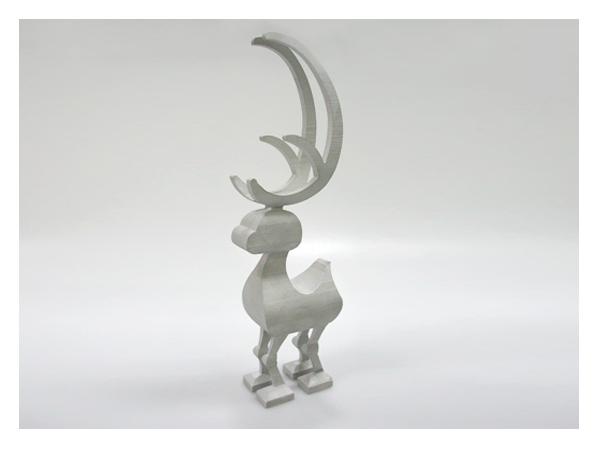

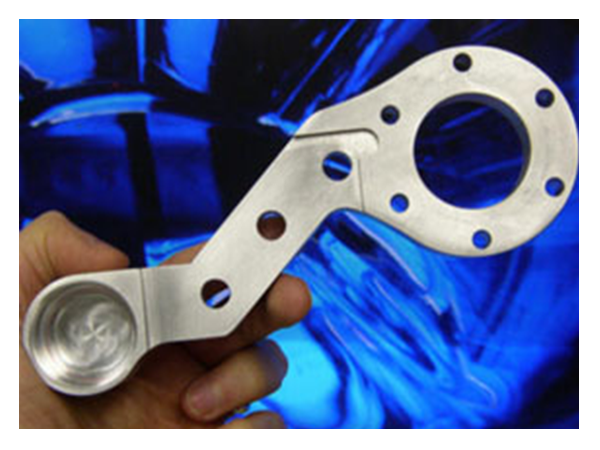

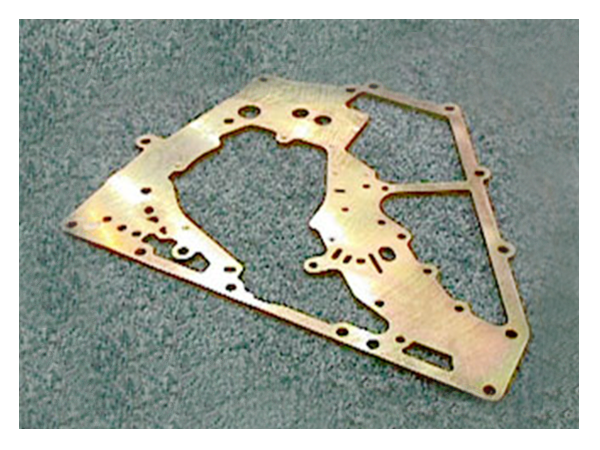

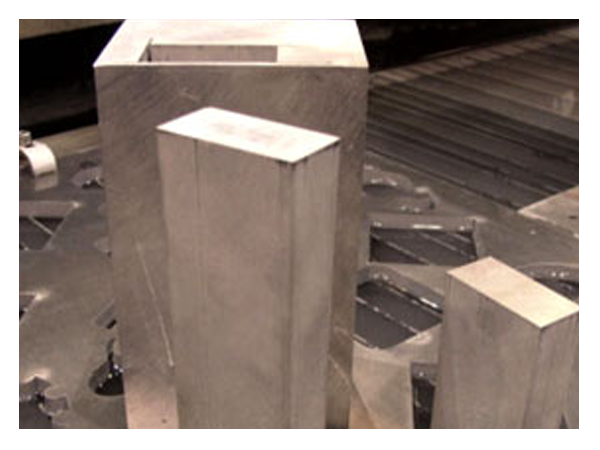

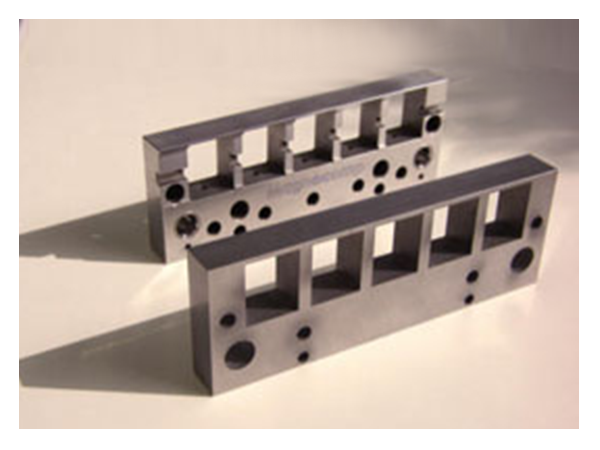

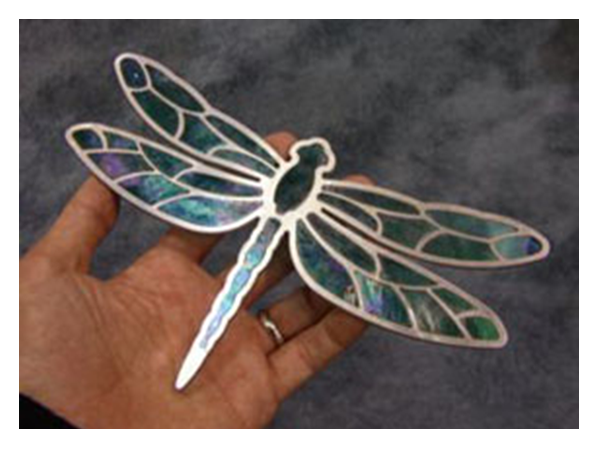

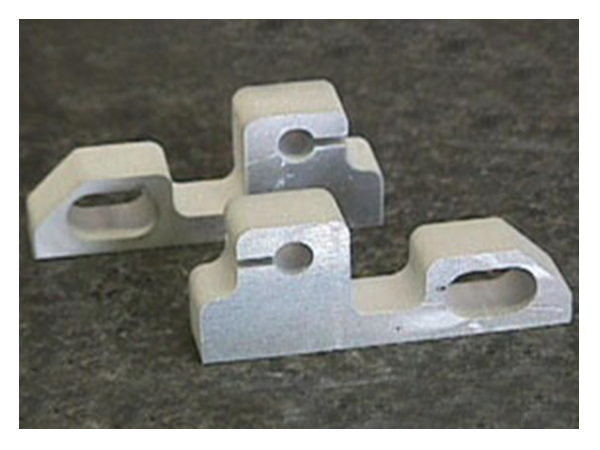

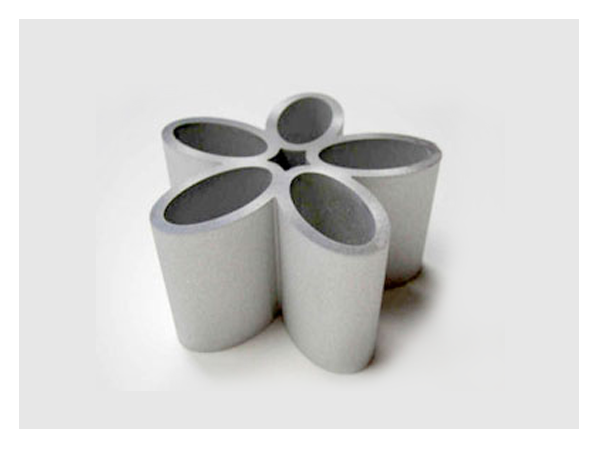

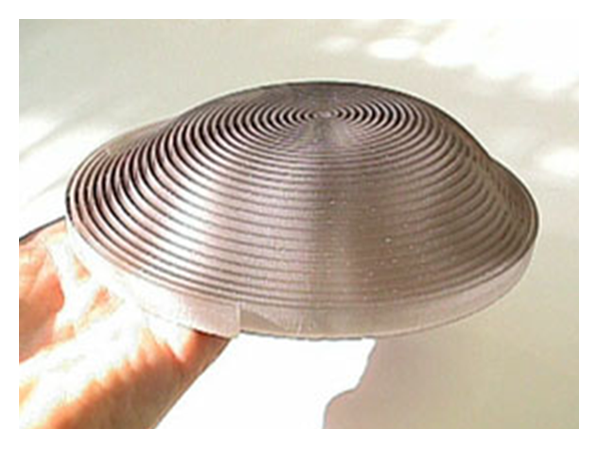

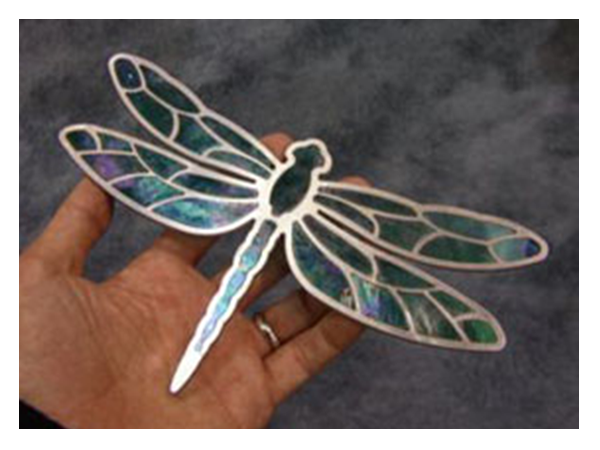

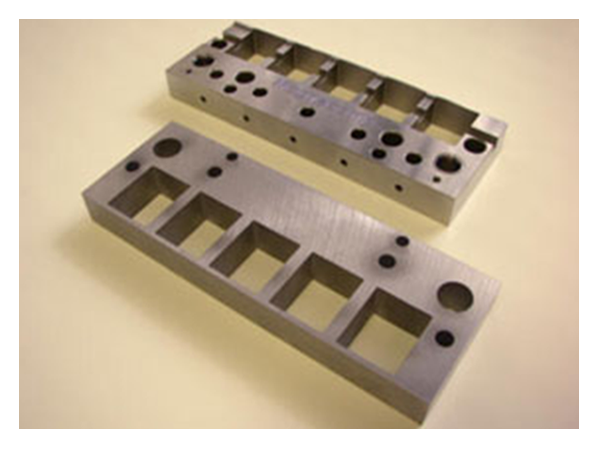

切割應用

白鐵材質

玻離纖維

鋁合金

設備與優勢

能力優勢

本公司使用美國OMAX 80160水刀設備機種,同時搭配5軸傾斜刀頭,並且搭配大量的實際切割模型修正參數,使得精度到達以往無法到達的高精度,刀頭可傾斜9°旋轉,用以解決切割面錐度急轉角外擴等問題。這也將水刀切割的品質推進一個世代。所有的OMAX機器都能從各種的材料中創造出複雜的產品,包括金屬、塑膠、玻璃、陶瓷及復合物。皆可直接從CAD/CAM 以DXF圖檔匯入後執行製作。

設備介紹

Machine Dimensions
Footprint 243” x 134” (6170 mm x 3405 mm)
 Footprint with option SRS 288” x 134” (7315 mm x 3405 mm)
Weight (tank empty) 10,000 lbs (4500 kg)
Height 144” (3660 mm)
Operating Weight 35,000 lbs (15900 kg)
Work Evelope
X-Y Travel168” x 80”(4267 mm x 2030 mm)
Table Size174” x 91”(4419 mm x 2311 mm)
Material Support Slats4“ x 1/8”Galvanized Steel
Maximum Supported
Material Load250 lbs/sq. ft.(1,200 kg/sq. meter)
(Optional accessories may reduce travel. Contact OMAX for inforamation.)
Computer Control System
HardwarePersonal computer
Control SoftwareIntegrated CAD/CAM system directly uses .DXF files
Drive Description
  • Closed loop, digital drives
  • Brushless servo motors
  • Pre-loaded ballscrews with recirculating ball bearings and hardened precision ground ways
  • Bridge style Y-Axis plus optional cutting head with adjustable Y-spacing
  • Full Y-Axis travel for single-head operation
  • Motor controlled precision Z-Axis
Accuracy of Motion at 70°F
Ballbar Circularty (Over 12")
At Max. Traverse Velocity±0.003"(±0.08 mm)
Repeatability±0.002"(±0.051 mm)
Squareness0.002" per foot(0.17 mm/m)
Straightness0.003" per foot(0.25 mm/m)
Backlash0.0007" maximum(0.018 mm)
Speed
  • 180 inches per minute standard (Speed can be increased if desired.)
Electrical Requirements
  • 3-Phase, 380-480 VAC ±10%, 50-60 Hz
    (Note: Contact OMAX for detailed unility requirements. Pumps are built to meet UL and CE specifications.)
Pump Options
  • 30 horsepower, 50,000 psi
  • 40 horsepower, 55,000 psi
Noise Level
  • Below 80 dBA for submerged cutting


※Note: Specifications subject to change without notice.
